随着产品精度和品质的提升，质检的难度和成本也随之增加，催生了许多检测方法。那么，您熟悉哪一种检测方式呢？是超声波、磁粉、渗透检测，还是人工目视检查？今天，我们将一起探讨一种重要的检测技术——X-Ray。

X-Ray（X光）

提到X光，你可能会想到医生的诊室吧？其实在20世纪70年代初，X光主要是用来做医疗检查的。不过，随着工业上无损检测技术的发展，X光也逐渐进入了工业领域，成为提高产品质量的重要帮手。

01 什么是X-Ray

X-Ray是一种看不见的电磁波，它能穿透很多材料，通过不同材料的密度和厚度来帮助我们查看物体内部的细节。通过X-Ray技术，我们可以生成二维或三维图像，这样就能发现产品内部的缺陷，比如裂纹和气泡等问题，确保一切正常运作。

02 X-Ray的二维成像与三维成像

二维成像

X射线二维成像是一种利用X射线穿透物体来查看其内部切面的方法。简单来说，X射线会穿过物体，然后记录下射线强度的变化，这样我们就能了解物体内部的情况。可以把X射线想象成一把"透视枪"，当它对着一个神秘的箱子发射时，箱子后面的接收板会记录下射线穿透箱子后的强度变化。根据这些变化，我们可以绘制出箱子的内部横切面图。

在这个过程中，X射线有两种主要的扫描方式。

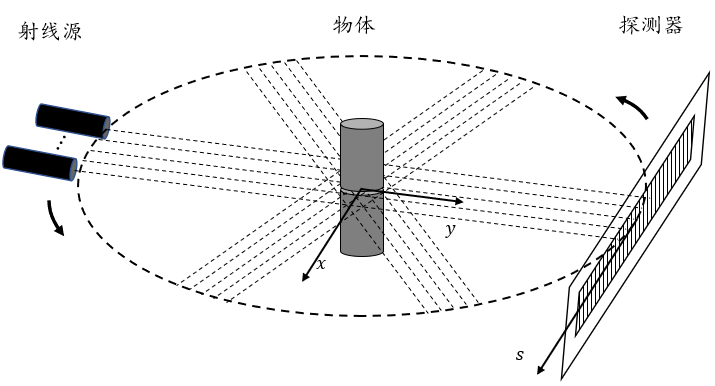

一种叫"平行束"

就像用手电筒直接照射一样

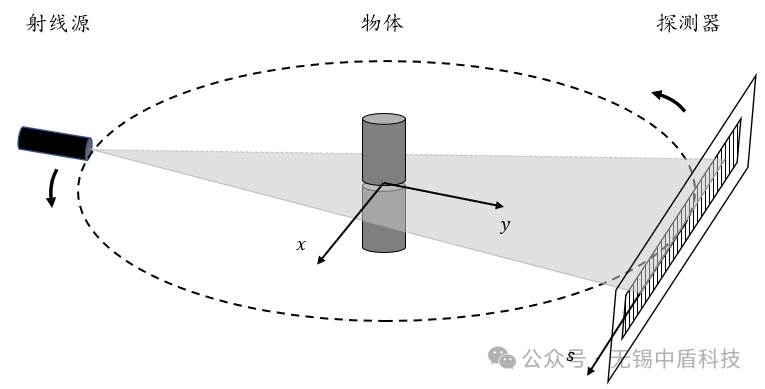

另一种是"扇形束"

就像用扇形的灯光照亮箱子的一个平面

无论用哪种方式，X射线和接收板都会围绕着箱子转动，从不同角度拍照，最后把这些图像拼接成一幅完整的平面图。

这种方法可以用来检查焊接质量，发现微小裂纹和其他缺陷，速度快、成本低。不过，它只能提供一个平面的视图，这可能会影响我们准确识别缺陷的能力。

三维成像

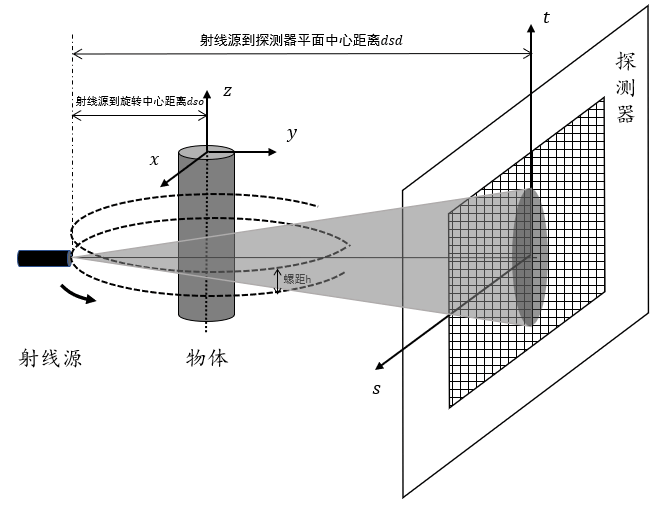

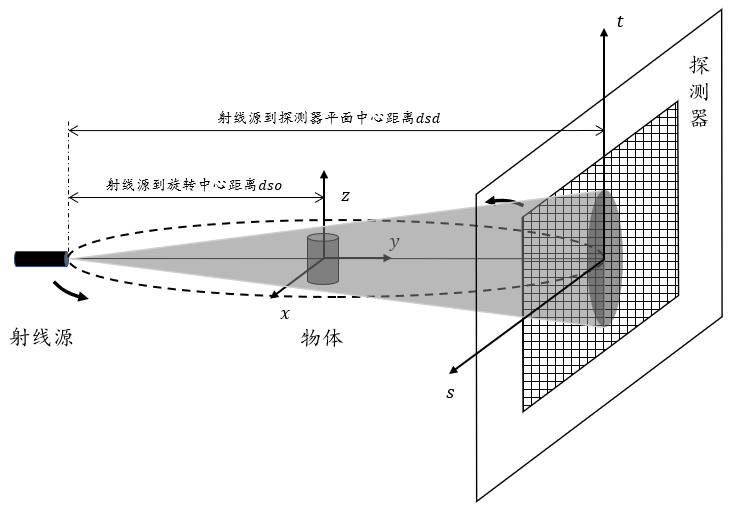

如果您想知道箱子内部的全貌，而不仅仅是一个切面，该怎么办呢？这时就需要三维成像了。X射线三维成像最常用的扫描方式是锥形束扫描。

在这种方式中，X射线源会发射出呈锥形分布的射线，覆盖一个立体区域，它就像一个喷水喷头，从一个点向四面八方射出射线。接着，透视枪和接收板会一起围绕箱子旋转，从不同角度收集数据，最后将这些数据组合成一个立体的图像。这样一来，您就能清晰地看到箱子里究竟长什么样了！

03 X-Ray在工业质检中的应用

X-Ray成像可以用来无损地检测工业产品，适用范围从几微米的小物体到几米的大物体。它在工业质检中有着广泛的应用：

• 泛半导体行业
  评估汽车电子IGBT、集成电路及其他电子元件的焊接质量等。
• 汽车工业
  检查汽车零部件（如发动机、齿轮箱和轮毂等）的内部结构。
• 航空航天
  检测航空航天部件（如涡轮叶片、机翼和燃料管道）。
• 铸造与焊接
  查找铸件和焊接部件中的气孔、裂纹等缺陷。
• 材料科学
  分析材料的微观结构，帮助研究新材料的特性。
• 新能源电池
  检查锂电池的内部结构、极片对齐情况及气泡等问题。
• 文物保护
  无损检测文物的内部结构，帮助分析材质。
• 食品工业
  检测食品中的异物和包装缺陷。
• 其他
  X光技术还可以应用于多种其他领域，帮助提升质量检测的效果与效率。

04 那比起其他检测方式，X-Ray有什么优势呢？

无损检测：

X-Ray可以在不接触和不破坏物体的情况下，检查内部的问题，并获取产品的二维和三维图像，这样既安全又高效。

高效快速：

与传统质检方法相比，X-Ray检测能快速检查多个部件，省时省力，提升生产效率。

精准可靠：

X-Ray技术能够清晰、准确地显示产品的内部缺陷，帮助工程师做出科学的决策。
